Vcc là gì?vdd là gì?Ký hiệu V+/V- trong mạch điện

Vcc là gì?Ký hiệu V+/V- trong mạch điện là gì ? cùng Etinco tìm hiểu nhé.
Vss , Vdd được dùng trong digital system để hiển thị rằng device đang được dùng là CMOS chip, và Vcc, Vee để hiển thị rằng device đang được dùng là TTL chip.

Chân vcc là gì,vcc trong mạch điện là gì ? vcc là gì trong điện ? vcc là âm hay dương ? ký hiệu vcc là gì? chân vcc và gnd là gì ? ký hiệu vcc và gnd ?
Vcc là điện thế + cho cực C của BJT

Vcc là gì ?

Vì sao có nhiều ký hiệu nguồn VCC, VEE, VDD, VSS, V+, V-?
Nhiều bạn sinh viên gặp thắc mắc ký hiệu vcc trong mạch điện hôm nay sẽ giải đáp cho các bạn nhé!

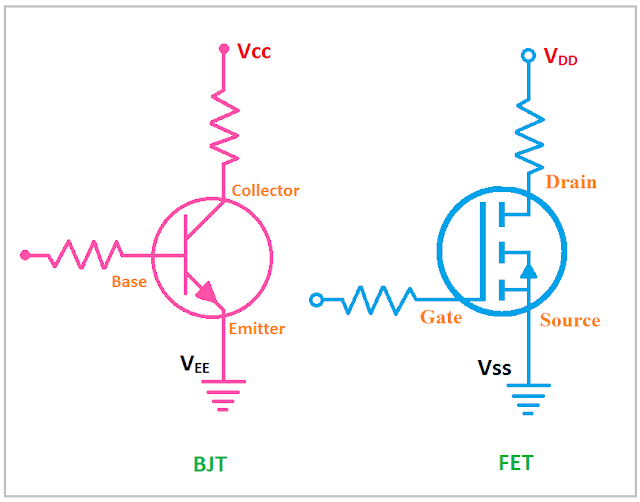

🤔Hầu hết các IC đều có hai chân nối với các dây nguồn trên mạch ứng dụng của chúng. Tuy nhiên tên của các chân này tùy vào họ IC và nhà sản xuất ra chúng. Thông thường chúng là như sau:
👉 Vcc (với BJT), Vdd (với FET), V+ : thế nguồn dương.
👉 Vee (với BJT), Vss (với FET), V- : thế nguồn âm.
👉 Ký hiệu đơn giản nhất là V+, V-. Tuy nhiên tùy vào thiết kế bên trong và truyền thống lịch sử mà người ta sử dụng các tên gọi khác nhau.
Chân có điện thế thấp nhất trên IC thỉnh thoảng được xem như cực đất (ký hiệu GND), người ta coi đó là chân nguồn có điện thế 0V.
1️⃣ Trong lịch sử.
☑️Vcc cho biết thế của nguồn được nối với cực góp (collector) của transistor lưỡng cực. Với loại NPN nó sẽ là +Vcc, còn với PNP nó sẽ là -Vcc. Có tranh cãi xung quanh nguồn gốc của các ký hiệu kép quy ước viết phía dưới chữ V. Có ý kiến cho rằng nguồn gốc của ký hiệu Vcc là do viết tắt của điện thế cung cấp cho bộ khuếch đại collector chung (common collector). Ký hiệu kép cũng có thể được dùng nhằm chỉ rõ rằng đó chính là thế của nguồn cung cấp (vì nếu chỉ viết Vc người ta có thể hiểu lầm rằng đó là thế trên cực C).
☑️Nhìn chung các ký hiệu kép được dùng để chỉ ra đó là thế của nguồn. Ví dụ, Vee cho biết thế emitter được cấp từ chân nguồn. Trong NMOS logic, Vss cho biết thế nguồn điện cho “source”, tương tự Vdd cho biết thế “drain”.
☑️Trong một mạch điện, kí hiệu V với một ký tự ở dưới cho biết hiệu thế của điểm đó so với đất, ví dụ Vc là thế trên collector so với đất. Nếu ở dưới V có hai ký tự khác nhau thì đấy là hiệu điện thế giữa hai điểm đó. Ví dụ, Vbe là hiệu thế rơi trên BE, Vce là hiệu thế collector – emitter.
2️⃣ Và ngày nay
☑️Các IC họ CMOS đã vay mượn quy ước của NMOS dùng Vdd cho cực dương Vss cho cực âm mặc dù trong thực tế cả hai đường nguồn âm và dương đều đi vào “source” ( + nguồn đi tới “source” của PMOS, – nguồn đi vào “source” của NMOS) . Các họ IC sử dụng BJT (trans lưỡng cực) thì ký hiệu Vcc cho nguồn dương, Vee cho nguồn âm.
☑️Các IC cao cấp hơn thường có những chân với các mức điện thế phục vụ những chức năng đặc biệt, đi vào hoặc ra khỏi chip. Và những chân này thường được gắn nhãn với các kí hiệu viết tắt để chỉ chức năng của chúng. Ví dụ, Vusb là chân nguồn 3.3V cho giao tiếp USB hay Vref là chân cấp điện áp chuấn cho các bộ ADC.
Vee là điện thế – cho cực E của BJT

vdd là gì ?

Vdd = là điện thế + cho cực D của CMOS
Vss là điện thế + cho cực S của CMOS
V+, V- được dùng trong analog system
