Hướng dẫn cách cài đặt biến tần

Với tốc độ phát triển của ngành tự động hoá, tính năng của biến tần thực sự mang lại nhiều lợi ích cho sản xuất. biến tần được sử dụng trong công nghiệp nhằm cải thiện khả năng điều khiển nâng cao chất lượng, tăng năng suất và tiết kiệm điện năng.
Biến tần làm thay đổi tần số điện áp cấp nguồn cho động cơ nhằm điều chỉnh tốc độ phù hợp với các yêu cầu của hệ truyền động. biến tần có thể thực hiện việc khởi động và dừng động cơ đồng thời thay đổi tốc độ làm việc của động cơ.Ngoài ra biến tần còn giúp giảm dòng khởi động mà mômen khởi động lớn.

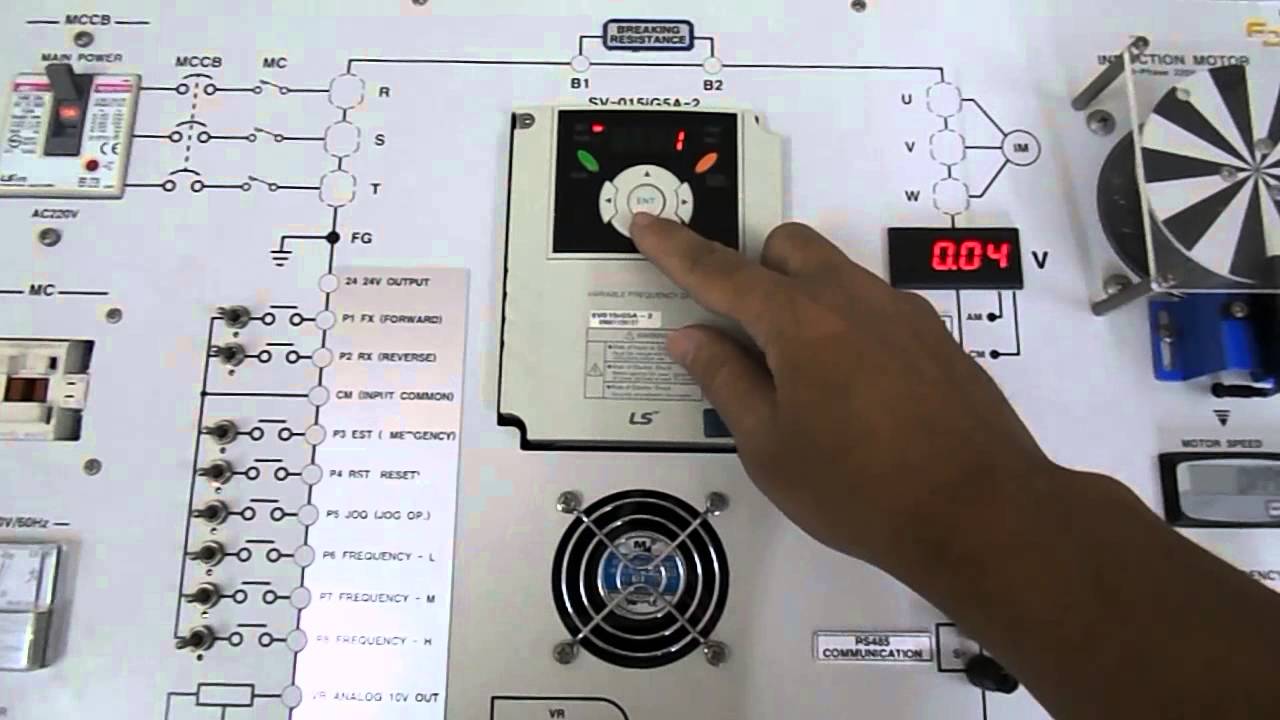

Dưới đây chúng tôi xin hướng dẫn cách cài đặt biến tấn ls.

CÀI ĐẶT THỜI GIAN TĂNG TỐC :
ở màn hình hiện tần số, nhấn mũi tên lên / xuống => hiện acc => nhấn enter (nút tròn ở giữa) => chỉnh lên / xuống thay đổi giá trị (thay đổi vị trí con trỏ bằng phím lùi / tới) => nhấn enter => số chớp nháy =>nhấn enter lần nữa xác nhận.
CÀI ĐẶT THỜI GIAN GIẢM TỐC :
ở màn hình hiện tần số, nhấn mũi tên lên / xuống => hiện dec => nhấn enter (nút tròn ở giữa) => chỉnh lên / xuống thay đổi giá trị (thay đổi vị trí con trỏ bằng phím lùi / tới) => nhấn enter => số chớp nháy =>nhấn enter lần nữa xác nhận.
CÀI ĐẶT CÔNG SUẤT ĐỘNG CƠ:
ở màn hình hiện tần số, nhấn mũi tên phải => đến khi hiện h0 => nhấn lên / xuống => hiện h30 => nhấn enter (nút tròn ở giữa) => chỉnh lên / xuống thay đổi giá trị (thay đổi vị trí con trỏ bằng phím lùi / tới) => nhấn enter => số chớp nháy =>nhấn enter lần nữa xác nhận.
CÀI ĐẶT BẢO VỆ QUÁ TẢI:
ở màn hình hiện tần số, nhấn mũi tên phải => đến khi hiện f0 => nhấn lên / xuống => hiện f51 => nhấn enter (nút tròn ở giữa) => chỉnh lên / xuống thay đổi giá trị (thay đổi vị trí con trỏ bằng phím lùi / tới) => nhấn enter => số chớp nháy =>nhấn enter lần nữa xác nhận.
CÀI ĐẶT LỆNH CHẠY TRÊN BÀN PHÍM, CHỈNH TẦN SỐ TRÊN BÀI PHÍM
lệnh chạy : ở màn hình hiện tần số, nhấn mũi tên lên / xuống => đến hiện drv => nhấn enter (nút tròn ở giữa) => chỉnhlên / xuống thay đổi giá trị = 0 => nhấn enter => số chớp nháy =>nhấn enter lần nữa xác nhận.
lệnh tần số : ở màn hình hiện tần số, nhấn mũi tên lên / xuống => đến hiện frq => nhấn enter (nút tròn ở giữa) => chỉnhlên / xuống thay đổi giá trị = 0 => nhấn enter => số chớp nháy =>nhấn enter lần nữa xác nhận.
cài đặt lệnh chạy ở công tắc ngoài, chỉnh tần số biến trở ngoài
lệnh chạy : ở màn hình hiện tần số, nhấn mũi tên lên / xuống => đến hiện drv => nhấn enter (nút tròn ở giữa) => chỉnhlên / xuống thay đổi giá trị = 1 => nhấn enter => số chớp nháy =>nhấn enter lần nữa xác nhận.
lệnh tần số : ở màn hình hiện tần số, nhấn mũi tên lên / xuống => đến hiện frq => nhấn enter (nút tròn ở giữa) => chỉnhlên / xuống thay đổi giá trị = 3 => nhấn enter => số chớp nháy =>nhấn enter lần nữa xác nhận.

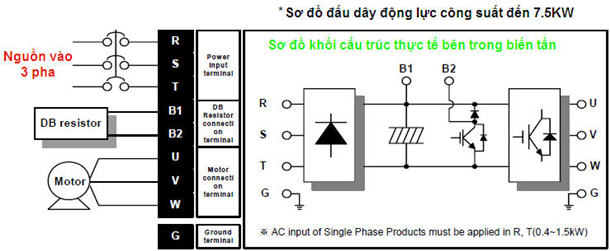

Đấu dây động lực:
Nguồn vào 3 pha r, s, t. nếu là 1 pha thường vào r, t. động cơ đấu vào u, v, w. b1, b2 dùng để gắn điện trở hãm động năng.

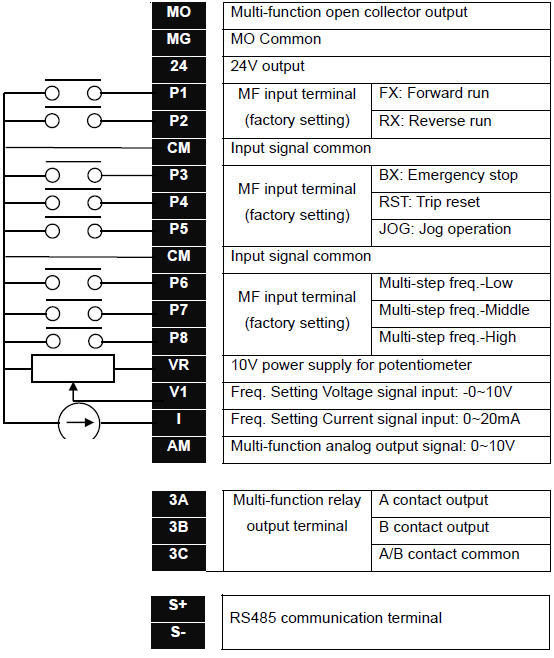

Đấu dây điều khiển:
Nếu điều khiển động cơ trực trên bàn phím của biến tần ta dùng sơ đồ cơ bản như sau :
