Cách lắp tụ bù 1 pha đơn giản chi tiết an toàn hiệu quả

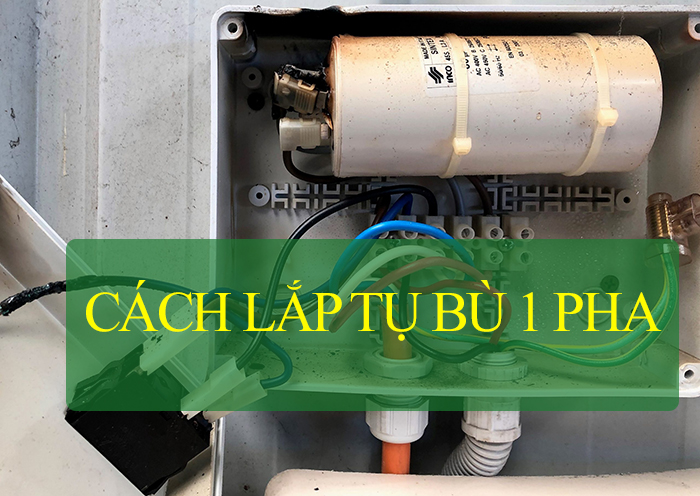

Cách lắp tụ bù 1 pha đơn giản
Việc đấu tụ bù 1 pha 220v vào hệ thống lưới điện dân dụng nhằm tăng chất lượng điện của hộ gia đình, cũng như các động cơ khởi động.

Cách thực hiện khá đơn giản, bạn chỉ cần đấu trực tiếp hai cực của tụ với lưới 220V hai dây.

Đấu nối tụ bù 1 pha cho động cơ
Lắp đặt tụ bù không khó, tuy nhiên, nếu không am hiểu kỹ thuật, bạn nên chú ý những điều dưới đây:

Kiểm tra trước khi đấu tụ bù 1 pha
Đấu nối tụ bù đúng cách là sử dụng đúng loại tụ bù, phù hợp với quy mô, loại hình thiết bị dựa trên điều kiện thực tế. Có như vậy mới đảm bảo tụ bù phát huy hết công dụng như phía trên VCC Trading đã nêu.

Kiểm tra khoảng cách an toàn giữa các thành phần điện với nhau. Đừng quên kiểm tra pha nối đất an toàn nhé.
Nếu sử dụng tụ điện cũ, hãy vệ sinh sạch sẽ
Nếu tủ điện đang hoạt động bình thường, hãy chắc chắn sự an toàn khi kiểm tra tủ bù.
Kiểm tra tụ bù 1 pha 220v
Tụ bù lắp đặt cần phù hợp với dòng điện định mức. Hãy kiểm tra dòng điện, nếu thấy bằng dòng định mức ghi trên nhãn thì đó là tụ tốt.
Kiểm tra thông số cài đặt của rơ le theo yêu cầu vận hành.
Chuyển rơ le sang chế độ vận hành bằng tay (Manual) và tiến hành kiểm tra đóng cắt các công tắc tơ. Nếu đèn báo trên rơ le và tụ tương ứng thì đó là tụ tốt.
Tuy nhiên, bạn cần lưu ý là sau một thời gian vận hành, khả năng hoạt động của tụ sẽ bị giảm nên dòng điện sẽ nhỏ hơn.

Những tham số quan trọng PFR cần lưu ý:
Hệ số công suất: từ 0,92 – 0,95.
Độ nhạy: thiết lập tốc độ đóng cắt, độ nhạy càng lớn tốc độ đóng càng chậm và ngược lại. Độ nhạy = 60s/ bước.
Thời gian đóng lặp lại: là khoảng thời gian an toàn để ngăn tụ cùng một cấp khi chúng chưa xả điện hoàn toàn (thường được đặt lớn hơn thời gian xả của tụ lớn nhất đang được sử dụng).
Cấp định mức: bước tụ nhỏ nhất đang sử dụng.
Độ méo dạng tổng: do sóng hài quyết định.
Một số lỗi thường gặp khi đấu nối tụ bù 1 pha
– Tụ bù không tự động bù điện. Nếu bạn đang sử dụng Rơ le Rego (Ducati) mà xảy ra lỗi trên, hãy kiểm tra và cài đặt lại thông số vận hành cho phù hợp. Rơ le này thường bị lỗi reset về giá trị mặc định của nhà sản xuất, nên phải cài đặt lại.

– Lỗi không đo được giá trị Cos phi. Khả năng cao là do bạn đấu nối không đúng tín hiệu của dòng điện hoặc điện áp cấp cho relay. Khắc phục lỗi bằng cách đấu lại cho đúng sơ đồ của relay và thử tải lại. Điều này cũng khắc phục được lỗi không đóng mở của relay.

– Khi dòng điện xảy ra hiện tượng quá áp, rơ le sẽ phát tín hiệu ngắt contactor để bảo vệ tụ bù. Hệ thống tụ bù sẽ ngừng hoạt động. Cũng có trường hợp relay tự động reset giá trị cài đặt về mặc định khiến tụ bù hoạt động không như mong muốn. Khắc phục trường hợp này bạn có thể giảm nấc phân áp MBA.

– Khi tụ bị nổ, dẫn đến hư các công tắc tơ. Lúc này, khi thay tụ, bạn cần kiểm tra tiếp điểm của công tắc tơ.

– Khi dòng điện đi qua rơ le nhỏ sẽ dẫn đến tình huống rơ le không nhận biết để thực hiện chức năng điều khiển. Trường hợp này xảy ra khi biến dòng có tỉ số quá lớn hoặc sai số của góc biến dòng lớn. Để khắc phục, bạn thay biến dòng có tỉ số biến phù hợp tải, đồng thời, sai số phải đạt tiêu chuẩn của kỹ thuật đo lường.

Lưu ý khi lắp tụ bù 1 pha hạ thế

Đối với các cơ sở sản xuất lớn: Do có tổng công suất thiết bị lớn, thường có trạm biến áp, cần biện pháp lọc sóng nhằm bảo vệ tụ bù nên khi lắp đặt tụ bù cần chú ý dùng hệ thống tụ bù tự động chia nhiều cấp, có thể lắp đặt cuộn kháng lọc sóng hài để bảo vệ tụ bù, hạn chế cháy nổ.

Đối với các cơ sở sản xuất trung bình: Với đặc điểm tổng công suất khoảng vài trăm kW, không cần lọc sóng hài, công suất phản kháng tới vài trăm kVAr, không thể dùng phương pháp bù tĩnh mà cần chia ra nhiều cấp tụ bù: cách bù thủ công và bù tự động.

Đối với các cơ sở sản xuất nhỏ: Tổng công suất khoảng vài chục kW, không cần lọc sóng hài, có công suất phản kháng tương đối thấp thì chỉ cần dùng phương pháp bù tĩnh đối với các nhu cầu cần bù công suất phản kháng thấp, tiết kiệm.
