ACB là gì?

ACB là gì?
ACB là một khí cụ điện có công dụng dùng để đóng cắt, bảo vệ các thiết bị điện trước những sự cố như: quá tải, ngắn mạch. ACB thì có cấu trúc khá phức tạp về mặt kết cấu, nhưng lại đơn giản về mặt công nghệ và nguyên lý hoạt động. ACB (Air Circuit Breaker) hay còn gọi là máy cắt không khí có giá thành thấp hơn so với VCB nhưng lại đòi hỏi công tác bảo trì, bảo dưỡng định kỳ, nghiêm ngặt.

Cấu tạo của ACB
Máy cắt hoạt động theo cơ chế năng lượng dự trữ, nó sẽ sử dụng một lò xo được nạp trước, lò xo có thể được tiến hành nạp bằng tay với sự hỗ trợ của cơ cấu nạp lò xo, hoặc nạp bằng điện với sự hỗ trợ của động cơ nạp, nếu được cung cấp. Cơ chế hoạt động này được sử dụng trong tất cả các máy cắt không khí. Cơ chế này được phát triển sử dụng, cải tiến hơn so với các thiết bị trước vì nó tạo ra sự tin cậy, tuổi thọ cao hơn và chi phí bảo trì thấp hơn.

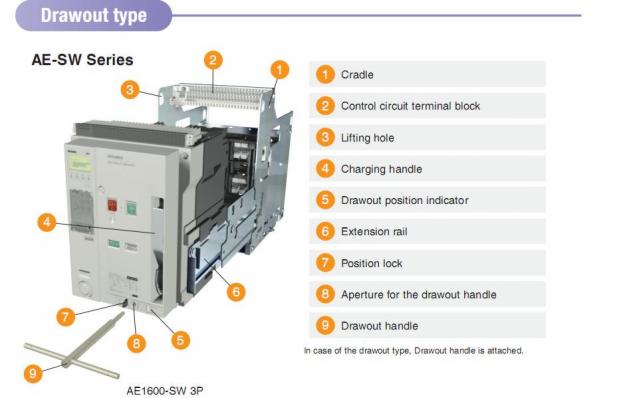

Sơ đồ cấu tạo của ACB

Nguyên lý hoạt động của ACB

Máy cắt không khí được dùng để cắt nguồn điện tổng phía hạ áp của trạm biến áp phân phối điện. Đồng thời ACB cũng có thể sử dụng làm máy cắt chủ cho đường dây ra ngoài.

Vị trí lắp đặt máy cắt không khí ACB rất linh hoạt, có thể lắp đặt trên tường, trên giá. Cùng với đó là các phương thức bảo vệ và thao tác hoạt động được thực hiện cũng linh hoạt.

ACB sử dụng luồng không khí nén để thổi tắt hồ quang. Vì vậy, quá trình dập tắt hồ quang diễn ra nhanh chóng do không cần thời gian để tạo ra khí, nó hoàn toàn phụ thuộc vào tốc độ cắt nhanh của máy cắt.

Ngăn dập hồ quang 6 đặt ở phần trên, còn ngăn truyền động 1 đặt ở phần phía dưới của máy cắt. Khí nén dùng để cắt sẽ đi qua van K2 vào ngăn dập hồ quang, và sẽ hỗ trợ đẩy píttông truyền động 2 đi xuống phía dưới. Lúc đó, đầu tiếp xúc động 7 sẽ rời khỏi đầu đĩnh 8 làm cho xuất hiện hồ quang. Một luồng khí mạch sẽ được phụt qua lỗ của đầu 8, lên nắp quy lát 10 và thoát ra ngoài qua lỗ 11, làm hồ quang bị tắt.

Để đóng cắt, tiến hành mở van 1 để đưa luồng khí vào ngăn truyền động 1. Píttông 2 sẽ được đẩy lên phía trên. Mạch điện lúc này sẽ được nối liền theo trình tự: cực 9, nắp 12, đầu tĩnh 8, đầu động 7, đầu trượt 5, đầu tĩnh 3 và cực bắt dây 4. Các tiếp điểm phụ 13 và 14 sẽ có chức năng báo vị trí đóng/cắt của máy cắt, đồng thời ngắt dòng cuộn cắt CC và cuộn đóng CĐ. Các nút C và Đ có tác dụng để cắt và đóng, máy cắt từ xa.

Các hãng sản xuất ACB tốt nhất hiện nay.
– Thiết bị điện LS – Korea

– Thiết bị điện Schneider

– Thiết bị điện Mitsubishi – Japan

– Fuji – Japan

– Thiết bị điện Hyundai

– Toshiba

– Teco

– Hitachi

– Siemens

– Thiết bị điện ABB

– Panasonic

– Sino
